四輥卷闆機的結構特點，了解嗎

        卷闆機是一種能夠将非金屬闆材彎卷成錐體、球面體、筒體或者其它外形的一種公用鍛壓機器設備，此性能被大寬度的使用正在造物、鍋爐蒸汽、化工、非金屬構造及機器打造等事業上。

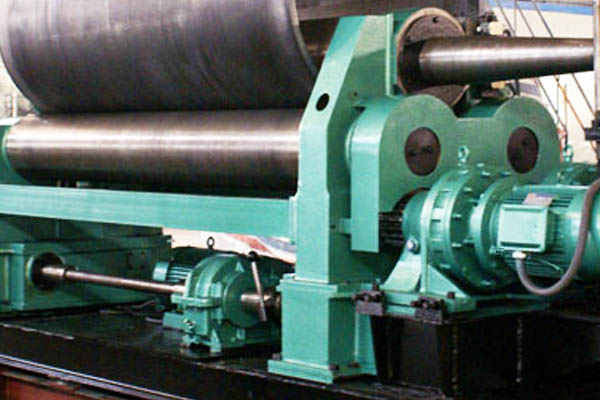

　　四輥卷闆機上輥為主傳動，通過減速機、十字滑塊聯軸器與上輥相連，為卷制闆材提供扭矩;下輥作垂直升降運動，通過減速機蝸杆蝸輪(傘齒輪)付絲母絲杆付而獲得，以便夾緊闆材，為機械傳動;在下輥的兩側設有側輥并沿着機架導軌作傾斜運動，通過絲母絲杆蝸杆蝸輪(或傘齒輪)付傳動;四根工作輥全部采用動彈軸承。

        數控四輥卷闆機是金屬闆材彎曲、校正機械，專用于金屬闆材的成形彎曲工作。各種規格的筒形、弧形工件的預彎、卷曲成形可在一次上料後完成，借助輔助裝置，可以進行錐形筒體的卷制。還可以對金屬闆材進行粗略的整形工作。

        四輥卷闆機的優越特點表現如下：

1、自動對料。闆材靠後輥立即自動對正闆材。

2、上下輥精确地在正切位置處夾持闆材，獲得極短的直邊長度（出色的預彎功能）。

3、闆材送進。闆材始終夾持在兩個劇中的上下輥之間，以保證一緻的和理想的定位。

4、一次卷制完成。整個筒體通過一次卷制即可完成，包括闆材兩端的預彎。隻需要确定側輥位置，自動對正，無需闆材調頭。

5、輔助設備。對正、預彎及卷制都是集中控制。四輥卷闆機可實現快速安全的預彎，并且對闆材邊緣無損傷；下托料含對料裝置，可消除卷制過程産生的錯邊。上托料主要是配合卷制大直徑筒體而設置的，可替代高架起重設備配合闆材卷制。

        四輥卷闆機可以不借助其它設備模具，直接預彎闆材端部，而且剩餘直邊較小；與非對稱三輥卷闆機比較，它可以不要闆材調頭，而卷成工件。這樣不僅提高了效率，保證了工件質量，而且工藝簡單，操作方便，減輕工人的勞動強度。
